A-dec referencia rendelő

A-dec  referencia rendelő

2 + 1 kezelő, sterilező sarok, közlekedő, recepció, légtechnikai  helység

Funkcionális alapterület:

Recepció:

Légtechnika:

Elrendezés:



Sterilező sarok:

2+1 kezelő, sterilező sarok  – 50 m2

14 m2

2 m2

1 székes kezelő orvosi irodával
2 székes kezelő, kabinetes, egy légterű megoldással

teljes műveleti keresztmetszet 2,7 x 0,7 m alapterületen, funkcionális bútorban

A páciens váró - kellemes, kényelmes , világos. Jól szervezett betegforgalom. A várakozó személyek főleg kísérők, családtagok. Bizalomgerjesztő,  nyugodt környezetben töltik idejüket.
Közlekedő - Rálátás a 2+1 kezelős elrendezésre. Balra bejáratok a kezelőbe. Jobbra:  a később látható steril sarok

Transzparencia és intimitás

Tökéletes kiszolgálás a közlekedőből:
• mindhárom kezelő  12 órás szekrényei kívülről feltölthetők a tervezett beavatkozások tálcáival
• a használt műszertálcák betárolhatók a sterilzező sarok piros zónájába

Megvilágítás: a jól paraméterezett teremvilágítást a kezelő székek feletti funkcionális világítás, illetve az egységkészülék lámpájának fókuszált fényereje teszi a szemnek ergonomikussá
Betekintés a funkcionális szekrénnyel elválasztott két kezelőbe

Az elválasztó szekrény sugárvédett ólomlemez béléssel  épült, a beépített Kodak 2200 típusú falikaros röntgenkészülék egyik vagy másik  oldalra kihúzható, felvétel készítéshez.
A 12 órában lévő két szekrény felső részébe  a közlekedőből kerülnek berakásra a tervezett napi  kezelésekre előkészített tálcák.
Mindkét kezelőben két-két monitor  van szerelve, egyik a fogorvos, másik a páciens látóterébe van pozícionálva.
Kodak 6100 RVG direkt digitális intraorális szenzor és Kodak 1000 orálkamera segítik a gyors diagnosztizálást és a szakszerű kezelést.
Kodak KDIS magyar nyelvű képkezelő szoftver  a panoráma és intraorális felvételeket, valamint az orálkamera felvételeit kezeli, archiválja.
Minden kezelőben A-dec 1601 és 1622 típusú orvosi és asszisztensi ülőkék vannak.
Kézmosási lehetőség: egy-egy mindkét kezelőben oldalfali bútorokban és további egy van a kezelők  bejáratánál az elválasztó bútorelembe építve.
Kesztyűadagoló, maszk adagoló  ugyanezeken a helyeken, a két kezelőben három helyen a kézmosók fölött.
Minden bútor, ajtó vagy fiók nyomásra nyílik és csukódik, fogó nincs felszerelve, a tisztán tart-hatóság céljából.
A jobb oldali kezelőben éppen a nyálszívó és exhaustor tömlők fertőtlenítő átöblítése történik a bútorba beépített tartályból, amely állítható időkapcsolóval biztosítja a megfelelő idejű átöblítést.
A-dec Preference bútor kollekció és A-dec Performer III  egységkészülékek láthatók.
A jobb oldali kezelő belső képe: A-dec Performer III egységkészülék, Kodak 2200 falikaros röntgenkészülék az elválasztó bútorba szerelve.
A 12 órás bútor elembe szerelt monitortartó csúszkás sínen egy méteres szakaszon mozgatható,  elfordítható, a fogorvos kényelmét szolgálva.
Itt vehetők ki a közlekedőben a kezelésekhez előre bekészített tálcák.

A kezelő mögött látható a közlekedő túloldalán lévő sterilező sarok, 2,7x0,7 m alapterületen.
Az egyszékes rendelő

A-dec 500 egységkészülék, asszisztensi cockpit-tal, asszisztensi kiépítéssel. Varrott, puha kárpit. Kettős artikulációs, két újjal beállítható fejtámla. Több pozícióba lehajtható könyöktartók mindkét oldalon.
30-30 fokban mindkét oldalra kifordítható egység.
Felső vezetésű kiépítés, könnyen mozgó tömlővezetés. Minden eszköz fényes. Az elektromos szénkefementes ENDO PLUS mikromotor szükségtelenné teszi az önálló endodontiai készüléket.
Három tengely körül forgó, három fényfokozatú lámpa, melyből egy, a legalacsonyabb csupán 8000 Lux, a fényrekötő anyagok kötését nem gyorsítja.

Orvosi és páciensi monitor. Az orvosi oldalirányú monitor csúszkája egy méteres mozgást tesz lehetővé és el is fordítható.
Kodak 2200 falikaros intraorális röntgen, Kodak 6100 RVG, 1000 típusú orálkamera.
Kodak KDIS szoftver kezeli a digitális eszközöket, 2D és 3D képkiértékelő  lehetőséggel.
Az egyszékes kezelő alapterülete 15 m2, fekve kezelésre van kiépítve. A fogorvos, gördülő orvosi ülőkén,  kéztávolságán belül minden számára szükséges eszközt elér.
Páciensét kényelmesen fektetve, 11 órás pozícióban kezeli.
Az orvosi oldalon lévő szekrénysor minden számára fontos kelléket elrejt. Benne  kézmosó és szemét-ledobó  nyílás.
A lengőkar nagy mozgástere lehetőséget ad a frézeléseket akár az orvosi oldalbútor szemetes nyílása felett végezni, így annak forgácsos hulladéka nem a padlóra kerül.
Az asszisztensi oldalon a 12 órás bútorba került beépítésre az asszisztensi cockpit, itt közműkiépítés nélkül. Az asszisztens, ülőkéjén ülve, saját kis asztalára bekészített, a kezeléshez szükséges eszközöket a fogorvos részére adja át, a fogorvos keze alá dolgozik, kampóz és szív.
A fogorvos a munkájára összpontosít.
A kezelő mögött kis orvosi irodai munkasarok került kiépítésre.
A kezelő bal oldala - az asszisztensi munkaterület. Az asszisztencia teljes arzenálja zárt helyen elhelyezhető. A bútor felső végében kézmosó (akár pneumatikusan indítható vízzel), adagoló. A falon maszk és kesztyűadagoló.
Az asszisztens a cockpit mellett ülve, a fogorvost tökéletesen ki tudja szolgálni a kezelés alatt. Minden ehhez szükséges eszköz a látóterében van.
Az asszisztensi lengőkar (cockpit) bővítve van egy további, kisebb lengőtálcával, amely a lengőasztal síkja felett 10 cm-rel egy újabb felszínnel bővíti a testre szabható felületrendszert.
Itt került beépítésre a bútorba a nyálszívót és exhaustorokat átöblítő rendszer, amelynek csatlakozó és működtető felülete látható.
A steril sarok

Reggeli látvány: rend, tisztaság, nyugalom.
A-dec ICC rendszer

Munka végén üzemben a sterilező sarok. Az itt látható elem 2,7x0,7 m alapterületet foglal el. Bővíthető a rendelők méretétől, kialakításától, a kezelők számától függően.

A-dec ICC-t ismertető cikkhez kattintson ide!

Piros zóna: fertőző zóna - a kezelőkből kihozott használt eszközök, tálcák begyűjtése

Kék zóna: tiszta zóna - steril eszközök tárolása
Az ajtók pneumatikusan nyithatók, lábbal
A munkafelület alatti bútorba beépített kéziműszer szárító fotocellás működtetésű.

Minden szükséges kellék bútorba építve rendelkezésre áll: időmutató/visszaszámláló óra, kesztyű, maszk, durva munkakesztyű. Az Assistina, ultrahangos tisztító és autokláv speciálisan számukra kialakított felületeken kapnak helyet, amely teherbíró és előregördíthatő voltuknál fogva lehetővé teszik szükség esetén a jobb elérést és a könnyebb karbantartást.

1 – veszélyes hulladék tároló
2 – áztató 2x
3 – mosdó tál, alatta durva kesztyűk, kommunális hulladékgyűjtő
4 – forró levegős szárító
5 – autokláv, Tuttnauer  Elara 11, 28 lit, „B”, printerrel
6 – steril eszközök tárolása

A munkaidő végére az eszközök tisztítása, fertőtlenítése, sterilizálása, elrakása megtörténik.
A steril sarok kész a következő munkanapra.

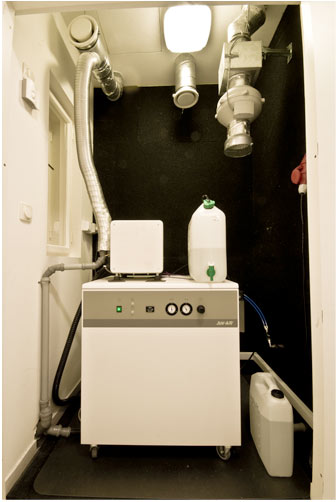

A rendelő szíve:
a sűrített levegő ellátás, elszívás.


Klimatizált helyiség. Két egymástól elválasztandó funkció! Kis alapterületen gépészetileg megbízhatóan megoldva.

Jun Air 2xOF1202-40MD6 kompresszor látja el a három széket sűrített levegővel.

1/ A kompresszor részére az udvarból beszívott, hőszabályozóval vezérelt  friss levegő ellátás
2/   Szívómotor az A-dec 500 részére – Cattani UniJet 75.
3/ A szívott fáradt levegő baktérium szűrőn van átáramoltatva, majd zárt rendszerben szívóventillátor juttatja ki a térből.

Desztillált víz tárolása.

A kis terem rácsos fa ajtóval van takarva.
